近日，微電子所微波器件與集成電路研究室（四室）超高速電路課題組在超高速ADC/DAC芯片研制上取得突破性進展，成功研制出8GS/s 4bit ADC和10GS/s 8bit DAC芯片。
ADC芯片采用帶插值平均的Flash結構，集成約1250只晶體管，測試結果表明芯片可以在8GHz時鐘頻率下穩定工作，最高采樣頻率可達9GHz。超高速DAC芯片采用基于R-2R的電流開關結構，同時集成了10Gbps自測試碼流發生電路，共包含1045只晶體管，測試結果表明該芯片可以在10GHz時鐘頻率下正常工作。
超高速ADC/DAC芯片在光通訊及無線寬帶通信領域有廣闊的應用前景，這兩款芯片的研制成功大大提升了國內單片高速ADC和DAC電路的最高采樣頻率，也為今后研制更高性能ADC/DAC電路打下了堅實的基礎。

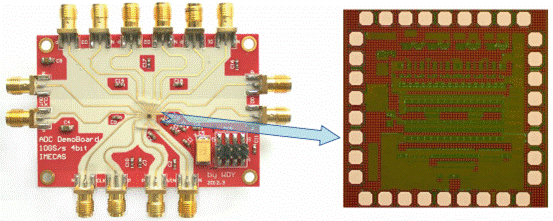

圖1：高速ADC芯片評估板以及芯片照片

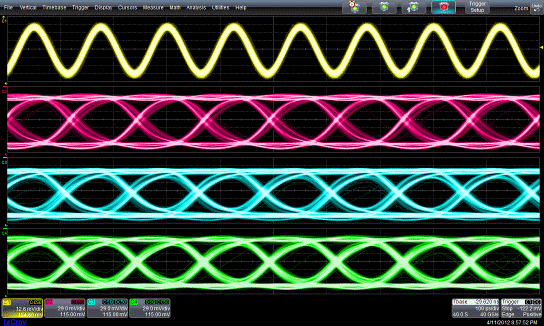

圖2：8GS/s采樣率下時鐘輸出以及D0、D1、D2數據信號眼圖實測結果

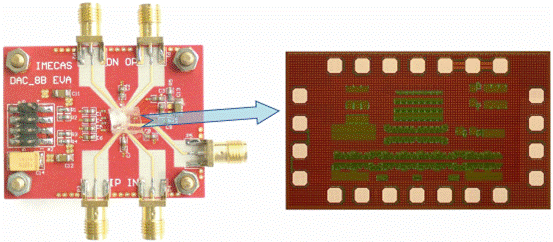

圖3：高速DAC芯片評估板以及芯片照片

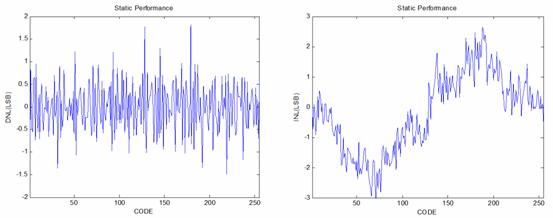

圖4：微分非線性誤差（DNL）、積分非線性誤差（INL）測試結果
